PCB

Pour le paramétrage de PElectro avec le PCB il faut réaliser les mêmes opérations qu'avec CiDess. Puis cliquer dans le menu édition  sur 'Générer le PCB'.

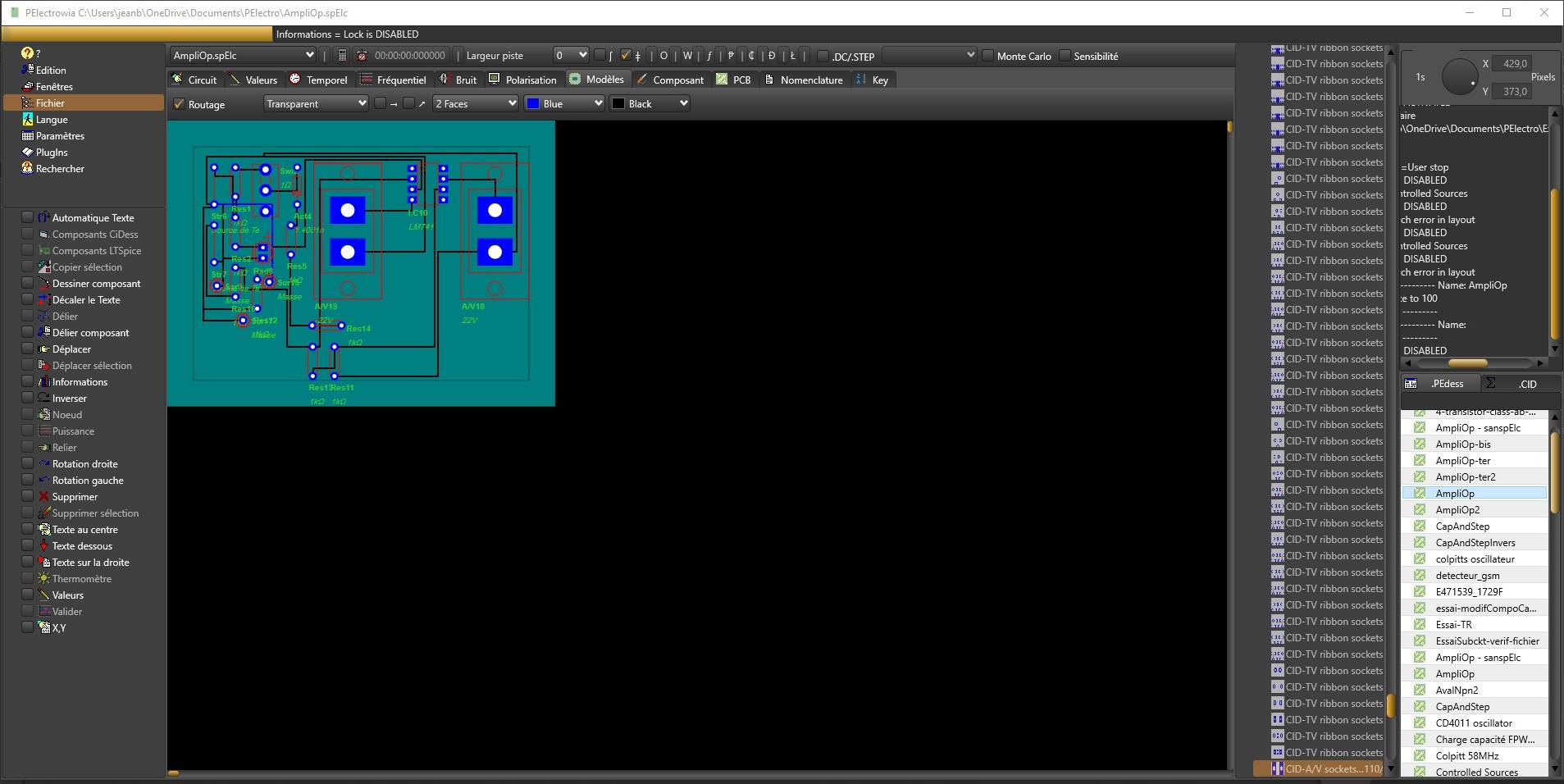

Un exemple de résultat est présenté ci-dessous.

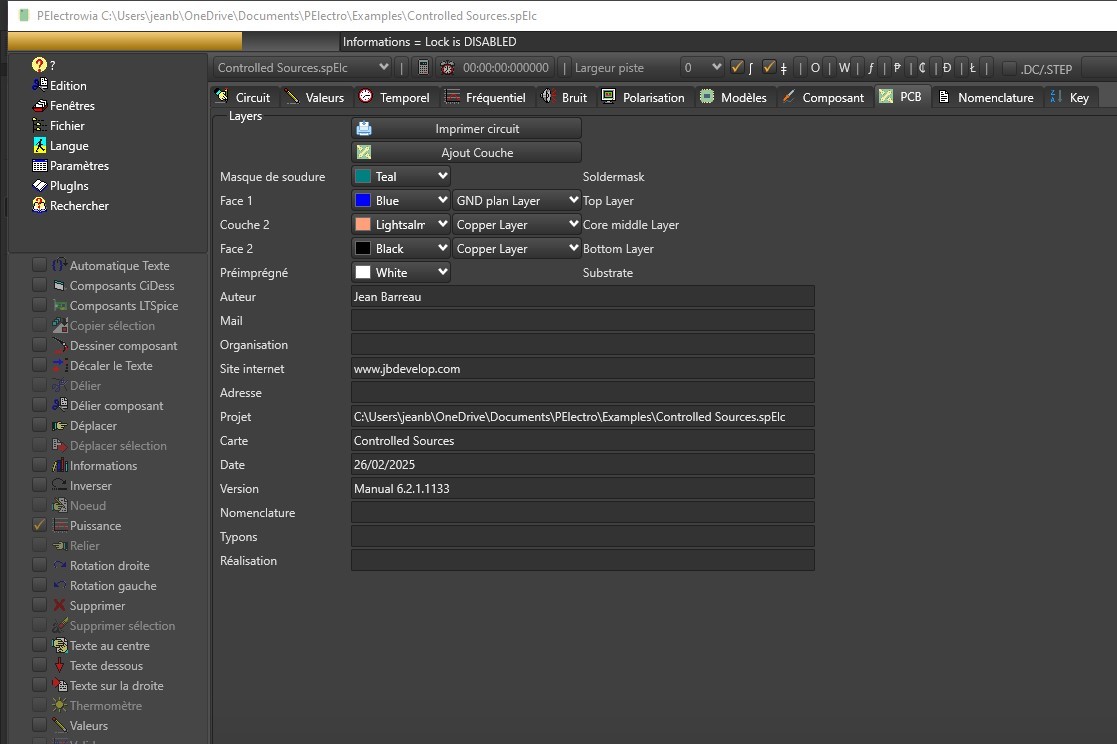

Fenêtre des couches du PCB

Avant de pouvoir générer le PCB il faut gérer les couches du PCB dans l'onglet 'PCB' de l'interface. En effet, les couches affichées serviront lors de la réalisation  du PCB.

Dans une couche il est possible de choisir la couleur des pistes et le type de layer. Un 'GND layer' est une masse où toutes les pistes de masse (n000) nécessaires seront créées. Un 'Copper layer' permet de recevoir toutes les pistes de tous types (Voltages, normales et de masses). Un 'Gnd plan layer' affichera un plan de masse avec tous les types de pistes et enfin un '+ layer' sert à l'implantation des pistes de potentiel (le choix d'un potentiel est possible).

Composants

le détail d'un composant peut être obtenu dans l'onglet  'Composants' de l'interface.

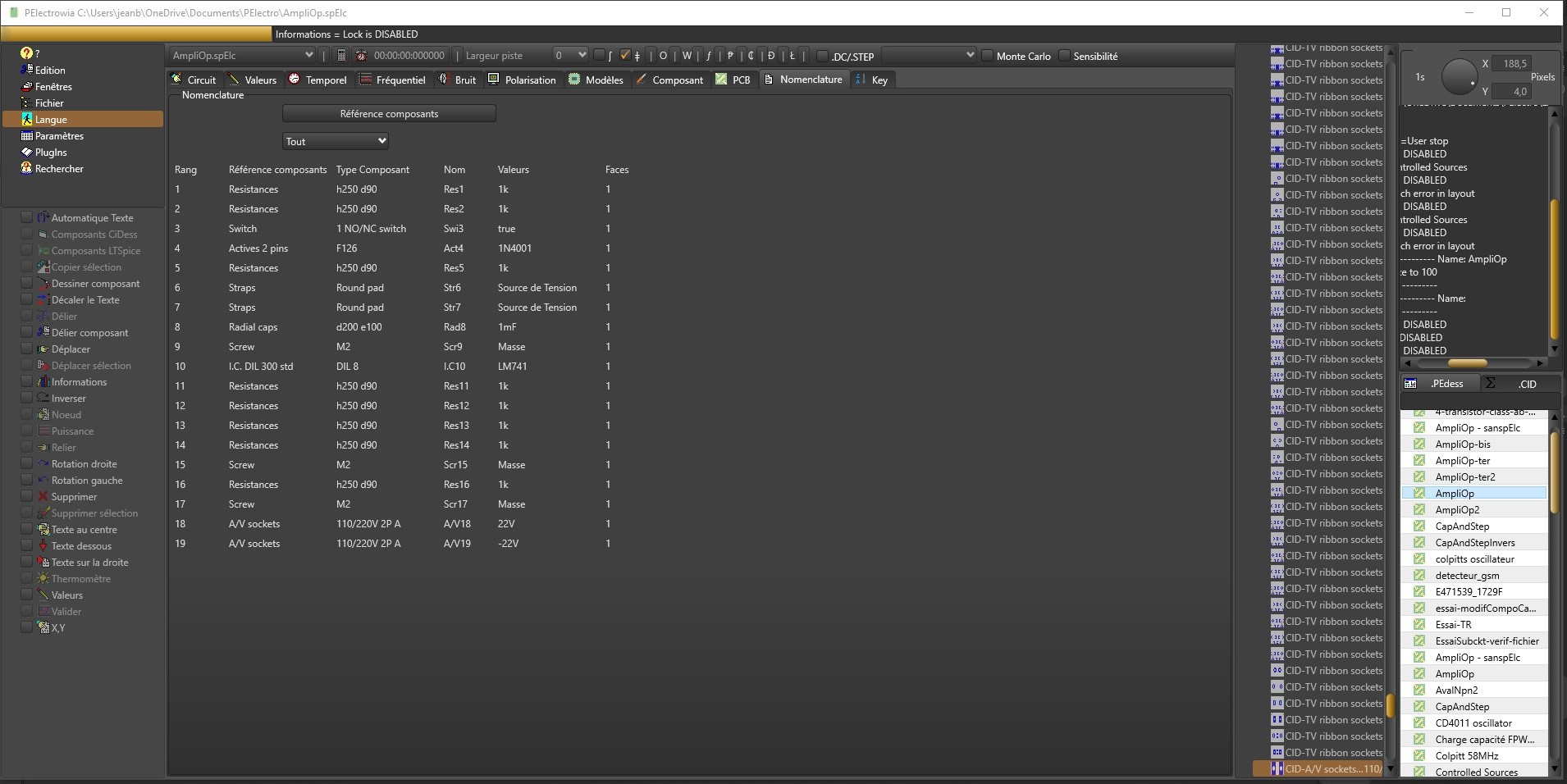

Nomenclature du PCB

La nomenclature du PCB est disponible dans l'onglet 'Nomenclature' de l'interface.

Le modèle du PCB

 Pour générer le PCB, il faut passer par le menu ‘Edition’ et choisir ‘Générer PCB’.

Les modifications uniquement sont répercutées du PCB dans la conception (c'est à dire dans l'onglet 'Circuit'), l'inverse est vrai également avec la régénération du PCB. Les mêmes actions sont possibles avec le PCB que dans la conception (Rotations, déplacements, etc...). La création dans le PCB est possible avec la liste des composants non grisés. Ces créations ne sont pas ajoutées au circuit de conception.

Les documents GERBER

Après la génération du PCB il est possible d'enregistrer les différents éléments du PCB au format Gerber pour la fabrication par des établissements spécialisés à la réalisation de prototype ou de PCB multicouches.

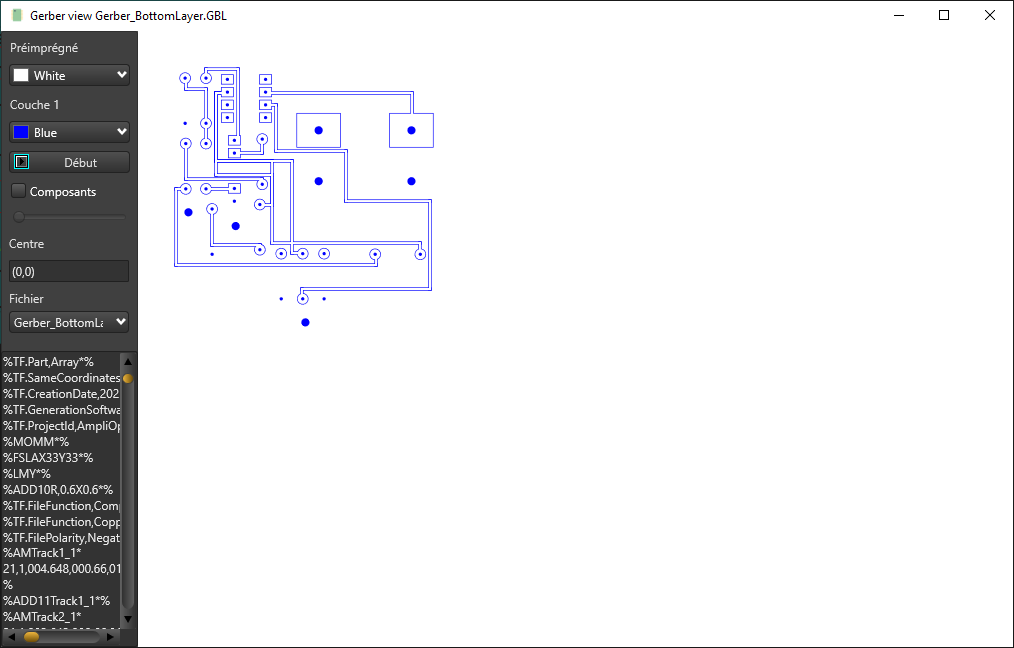

Il est également possible de lire et d'afficher les différents fichiers Gerber dans une visionneuse PElectro.
Dans les deux cas, l'accès s'effectue par le menu 'Fichier' comme un fichier classique, il suffit de sélectionner l'extension '.GBR' ou équivalent dans la boîte déroulante d'ouverture ou d'enregistrement de documents.
